Руководство по монтажу системы утепления фасадов ТЕХНО-БЕРГ.

Руководство разработано компанией BERGhome совместно с компанией ТЕХНОНИКОЛЬ.

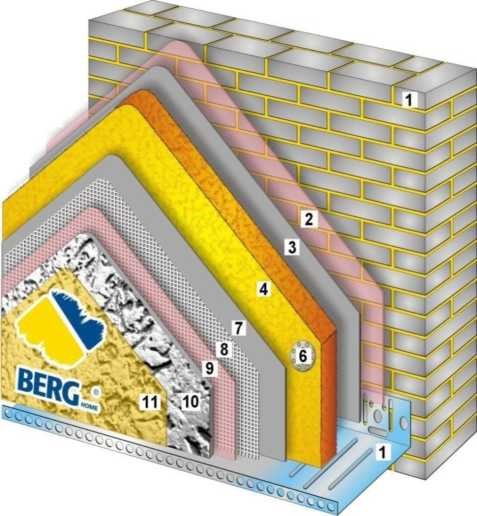

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

1	Строительное основание, цокольный профиль;
2	Грунтовочный состав
3	“МК 35 " Монтажный клей BERGhome для монтажа панелей из пенополистирола и минеральной ваты, клей армирование;
4	Эффективный утеплитель далее по тексту минераловатные плиты
5	Эффективный утеплитель далее по тексту пенополистирольные плиты ПСБ-С
6	Фасадный дюбель
7	“МК 35 " Монтажный клей BERGhome для монтажа панелей из пенополистирола и минеральной ваты, клей армирование;
8	Щелочностойкая сетка для усиления и армирования
9	Грунтовочный состав
10	Финишное покрытие Декоративная минеральная штукатурка ШТ 3«Короед» фракция Б2,Б3, Финишное покрытие Декоративная минеральная штукатурка ШТ 3 «Камешковая» фракция Б2,Б3.
11	Фасадные атмосферостойкие эмали

ОБЩИЕ СВЕДЕНИЯ

Руководство по монтажу систем наружной теплоизоляции фасадов зданий (далее по
тексту системы теплоизоляции) «ТЕХНО-БЕРГ 1» и «ТЕХНО-БЕРГ 2» применяется для
проведения и проверки правильности монтажа систем теплоизоляции.

Перед началом выполнения работ по монтажу системы теплоизоляции необходимо
внимательно прочитать настоящее руководство по монтажу, ознакомиться с материалами для
проектирования, рабочими чертежами узлов и техническими спецификациями на
применяемые материалы при построении системы теплоизоляции.

Системы теплоизоляции «ТЕХНО-БЕРГ 1» и «ТЕХНО-БЕРГ 2» представляют собой систему наружной теплоизоляции фасадов зданий и сооружений «штукатурного» (скрепленного) типа, в качестве
теплоизоляционного слоя в которых применяются:

Минеральные плиты - система «ТЕХНОНИКОЛЬ»;

Плиты из пенополистирола ПСБ-С. При этом
противопожарные рассечки выполняются из минераловатных плит.

Системы теплоизоляции «ТЕХНО-БЕРГ 1» и «ТЕХНО-БЕРГ 2» предназначены для
утепления как вновь возводимых сооружений, так и реконструируемых зданий.

ВНИМАНИЕ!

Применение не системных материалов описанных в альбоме технических
решений и настоящем руководстве или материалов других производителей, не
допускается.

Производитель оставляет за собой право вносить изменения, дополнения и т.д в
настоящее Руководство.

Монтаж систем теплоизоляции рекомендуется начинать после	Завершения всех внутренних «мокрых» процессов (кладка, бетонные и штукатурные работы, устройство цементной стяжки) и обеспечения достаточного просушивания всего объекта, устройства кровельного покрытия, монтажа оконных и дверных блоков;
	На время монтажа необходимо для предотвратить попадание воды на поверхность и внутрь системы.
	Монтаж систем теплоизоляции следует проводить при температуре воздуха и основания от +5С до +27С.
	Монтаж системы теплоизоляции в зимнее время возможно проводить при температуре воздуха от -5С, но без нанесения финишного декоративного слоя.
	Устройство каждого последующего элемента теплоизоляционного слоя следует выполнять только после проверки качества выполнения предыдущего элемента и составления акта освидетельствования скрытых работ в установленном порядке.
	Качество подготовки к выполнению и устройство каждого слоя фасадных систем теплоизоляции «ТЕХНО-БЕРГ 1» и «ТЕХНО-БЕРГ 2» должны быть проконтролированы.

	Актами приемки/передачи фасада под отделку (по СНиП 3.03),
	Актами скрытых работ на подготовку основания
Приемка	Актами освидетельствования скрытых работ на крепление
осуществляется	теплоизоляции
поэтапно с	Актами освидетельствования скрытых работ на армирование проемов
правильно	и углов
заполненными	Актами освидетельствования скрытых работ на устройство
актами контроля	армированного слоя
	Актами приемки выполненных работ (с учетом СНиП 3.04) декоративного покрытия

ВНИМАНИЕ!

Нарушения и рекомендуемые меры по их устранению, выявленные в ходе
контроля за фасадными работами, следует фиксировать в « акте контроля качества» с
последующим уведомлением Заказчика.

Выполнение работ необходимо предусматривать в наиболее благоприятное время года
в соответствии с допустимой температурой применения материалов. Допускается выполнение
работ в зимнее время года при условии соблюдения дополнительных мер по обеспечению
требуемых температурного и влажностного режимов, путем устройства теплового контура на
строительных лесах.

ВНИМАНИЕ!

Перед началом монтажа плит необходимо произвести пробное приклеивание
утеплителя для оценки несущей способности основания.

Образцы теплоизоляционного материала размером 100 мм на 100 мм приклеивают
Монтажным клеем МК 35 ТМ BERGhome для монтажа панелей из пенополистирола и
минеральной ваты, клей армирование. Через 48-96 часов после приклейки образцы отрывают.
Считается, что основание обладает достаточными несущими свойствами, если при отрыве
происходит разрыв по утеплителю, согласно ГОСТ 54359-2011.

ВНИМАНИЕ!

Перед началом работ произвести пробное нанесение декоративного защитного слоя
для оценки рисунка декоративной минеральной штукатуркой ШТ 3«КОРОЕД»
фракция Б2,Б3 и декоративной минеральной штукатуркой ШТ 3 «КАМЕШКОВАЯ»
фракция Б2,Б3.

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ.

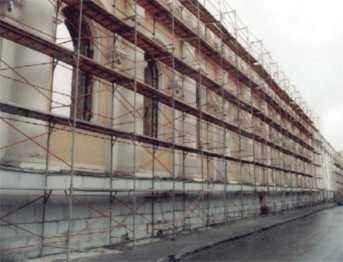

Установку строительных лесов следует производить
на расстоянии от наружной стены не менее 45 см.

Для анкеровки лесов необходимо эффективно
использовать оконные, дверные проемы, балконные плиты и
другие конструкции, позволяющие уменьшить количество
мест крепления, проходящих сквозь устраиваемую систему
теплоизоляции.

В местах, где нужно обеспечить прямое крепление строительных лесов к наружной
стене, специальные крепежные анкеры следует устанавливать с небольшим наклоном вниз.
Это предотвратит попадание дождевой воды внутрь теплоизоляционного слоя.

Сборка конструкций строительных лесов производится согласно паспорту
изготовителя. Защитные ограждения монтируют как с внешней стороны конструкции, так и с
внутренней. При необходимости, выполняется устройство временных ограждений и навесов
над входами в здание.

Рекомендуется производить укрытие лесов на участке выполнения работ при помощи
ветрозащитной сетки и полиэтиленовой пленки для защиты от прямого солнечного излучения
и возможных атмосферных осадков.

Для удобства монтажа систем теплоизоляции строительные леса должны быть
установлены с запуском за углы здания на расстоянии не менее 2м.

Внимание!

Не рекомендуется проводить монтаж систем теплоизоляции с навесных
строительных люлек.

Внимание!

Неправильная установка строительных лесов значительно усложняет монтаж
систем теплоизоляции и увеличивает вероятность некачественного нанесения внешнего
декоративного покрытия.

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОСНОВАНИЯ

Подготовка строительного основания должна включать в себя следующие
операции:

механическая очистка основания от остатков строительного раствора, старой

краски, загрязнений (пыли, мела и т.д.);

механическое удаление и/или удаление специальными растворами высолов,

цементных и известковых налетов;

проверка несущей способности основания;
удаление осыпающихся и непрочных участков основания;
обработка основания проникающей грунтовкой;

Внимание!

Сильно впитывающие поверхности прогрунтовать 1-2 раза. Грунтовка позволяет
усилить основание и уменьшает эффект оттягивания воды из клеевого раствора,
используемого для приклеивания плит теплоизоляционного материала.

очистка от ржавчины и обработка антикоррозийной грунтовкой металлических деталей, закрываемых системой теплоизоляции;
при необходимости следует удлинить кронштейны крепления водостоков,

громоотводов, наружных осветительных приборов и т.д., с учетом толщины
будущего утеплителя.

МОНТАЖ СИСТЕМЫ УТЕПЛЕНИЯ:

Монтаж цокольного профиля следует выполнять в соответствии с проектом,
горизонтально, в одной плоскости, прикрепляя его к основанию дюбелями. Расстояние между
дюбелями не должно превышать 35 см. Между соседними профилями необходимо оставлять
зазор 2-3 мм для стыковки с помощью специальных соединительных элементов.

Внимание!

Запрещается соединение цокольного профиля внахлест.

В местах крепления цокольного профиля необходимо обеспечить его плотное
примыкание к основанию, используя соответствующие по толщине специальные
подкладочные шайбы.

На углах здания цокольный профиль формируется с помощью двух косых надрезов и
последующего сгиба. Соединение цокольного профиля осуществляется при помощи
пластмассовых соединительных элементов.

Внимание!

Не допускать деформацию цокольного профиля при его креплении.

ПРИКЛЕИВАНИЕ ТЕПЛОИЗОЛЯЦИОННЫХ ПЛИТ К ОСНОВАНИЮ

Приклеивание теплоизоляционных плит необходимо выполнять только после полного
высыхания грунтовки (через 1 -2 часа, в зависимости от условий высыхания) с использованием
монтажного клея МК 35 ТМ BERGhome для монтажа панелей из пенополистирола и
минеральной ваты, клеем армированием.

Приготовление растворной смеси

Монтажный клей МК 35 ТМ BERGhome для монтажа панелей из пенополистирола и
минеральной ваты, клей армирование поставляется в виде сухой смеси в мешках массой 25 кг.

Для затворения сухой смеси необходимо использовать воду из питьевого
водоснабжения. Соотношение при смешивании: на 1 кг сухой клеевой смеси требуется 0,26-
0,28л воды (6,5-7,0л на 25 кг). Сухую смесь засыпать в заранее отмеренное количество воды

комнатной температуры и перемешивать в течение 2-3 минут с помощью электромиксера или
электродрели с насадкой с частотой вращения не более 600 об/мин, до получения однородной
консистенции. Дать растворной смеси отстояться 5 минут и повторно перемешать. Время
использования готовой растворной смеси - не более 3 часов.

Внимание!

В процессе работы консистенцию растворной смеси поддерживают за счет ее
повторного перемешивания, без добавления воды.

Нанесение клеевого состава на теплоизоляционные плиты.

Для приклеивания теплоизоляционных плит к основанию следует применять
Монтажный клей МК 35 ТМ BERGhome для монтажа панелей из пенополистирола и
минеральной ваты, клей армирование.

Приготовленный клеевой состав наносится по периметру плиты теплоизоляционного
материала полосой шириной 6 - 9см, отступив от края плиты на 4 - 5 см (это позволит
избежать попадания клеевого состава на торцы плит) и несколькими лепешками диаметром
16-18 см посередине. Количество клеевого состава должно покрывать после прижатия
теплоизоляционной плиты не менее 35-40% ее площади.

Расход клея на приклейку теплоизоляционных плит составляет 13 кг/м2 (при толщине
клеевого слоя 1см) и зависит от наличия неровностей на утепляемой стене. В течение 5 минут
можно производить корректировку приклеенной теплоизоляции. Можно наносить клей и на
теплоизоляцию, и на стену вместе. При таком методе обеспечивается наилучшее сцепление с
основанием.

Перед нанесением клеевого раствора поверхность минераловатной плиты следует
загрунтовать тонким слоем монтажного клея МК 35 BERGhome для монтажа панелей из
пенополистирола и минеральной ваты, клей армирование.

При монтаже минераловатных плит с двойной плотностью волокон клеевой состав для
приклеивания должен наноситься на мягкую сторону плиты.

Если неровности основания не превышают 4 мм, нанесение клеевого состава
производится по всей поверхности плиты с помощью зубчатого шпателя с размером зуба 10-
12 мм.

На минераловатные плиты с поперечной ориентацией волокон (ламели) клеевой
раствор наносится исключительно по всей поверхности плиты с помощью зубчатого шпателя
с размером зуба 10-12 мм, совмещая при этом операцию грунтования.

Сразу же после нанесения клеевого состава плита устанавливается в проектное
положение, перемещая ее в вертикальном и горизонтальном направлениях легкими
трамбовками длинной теркой. Излишки выступившего клея удаляют.
